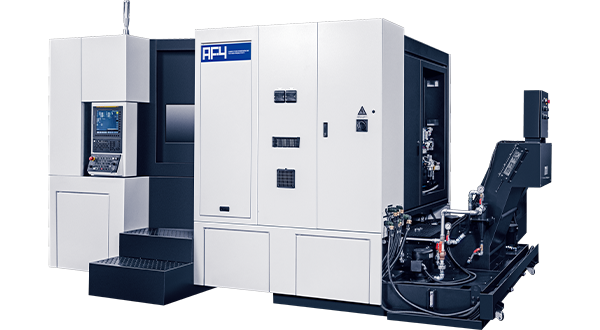

AF-4

고생산성 고성능 수평형 머시닝 센터

AF-4는 고생산성을 위해 역동적인 시스템을 바탕으로 가공 효율을 극대화하였으며, 주축 및 프레임 냉각을 통해 열변위를 최소화하여 장시간 가공시에도 높은 정밀도를 유지합니다.

또한 가공의 안정성, 작업의 편의성을을 사용자의 입장에서 생각하여, 사용자의 만족도 및 뛰어난 생산성을 향상시킬 수 있는 제품입니다.

한계를 뛰어넘는 완벽한 가공
화천 소프트웨어

‘소프트웨어’ 어쩌면 평범하게 들릴 수 있는 이 단어 속에는 최첨단 IT 기술과 화천이 축적해온 75년 이상의 가공기술 노하우가 집약되어 있습니다.

숙련된 기술자의 노하우나 감각을 대신하여 기계 스스로 가공경로 및 절삭속도를 최적화하고 열변위에 의한 오차를 실시간으로 보정하는 등 기계의 구조적인 성능을 뛰어넘어, 한단계 더 완벽하고 안전한 가공을 실현합니다.

당신의 사소한 실수 쯤이야,
화천 소프트웨어가 눈감아 드리죠

처음이라서 또는 너무 익숙해서, 누구나 실수하기 마련.
수많은 화천의 소프트웨어들이 예상치 못한 실수와 리스크에 대한 걱정들로부터 당신을 자유롭게 하고 언제나 숙련된 전문가처럼 가공할 수 있게 도와줍니다.

각각으로도 완벽한 기술, 모두 적용 가능합니다.

공구 과부하 검출 시스템

가공 중 공구 부하를 실시간 진단하여 공구 마모량 검출을 통해 교체시기를 판단하고, 공구 파손에 따른 소재 및 가공 불량을 사전에 방지합니다

고 능률 윤곽제어 시스템

가공물의 특성 및 목적에 따라 원하는 모드를 간단히 설정하여 공구 및 기계 수명 향상, 가공 시간 단축, 소재에 따른 정확한 윤곽 제어를 실현합니다

절삭 이송 최적 제어 시스템

가공 중 실시간 이송속도 제어를 통해 절삭 부하를 일정하게 유지하여 공구 파손을 방지하고 가공시간을 단축합니다

열 변위 통합 제어 시스템

가공 중 발생하는 여러 요인에 의한 스핀들 및 프레임 온도 변화를 측정하여 실시간으로 변위량을 예측하고 보정하여 장시간 가공시에도 정밀도를 유지합니다

실시간 직각도 보정 시스템

가공 장비의 이송 직각도를 실시간으로 보정할 수 있는 기능으로, 온도변화, 가공에 따른 열적영향 등으로 나타나는 직각도를 실시간으로 보정하는 기능.

기계사양

Item		AF-4
이송량
X축 이송 거리	mm	565
Y축 이송 거리	mm	645
Z축 이송 거리	mm	645
팔레트 중심에서 주축 단 까지 거리	mm	80 ~ 725
팔레트 상면에서 주축 중심까지 거리	mm	80 ~ 725
테이블
테이블 크기	mm	□400
최대 적재 하중	kg_f	400
주축
최대 회전수	rpm	15,000	20,000
주축 모터 출력	kW	37 / 22	37 / 18.5
주축 모터 토크	Nm	303	221
주축 테이퍼 형식	-	ISO#40, 7/24 Taper (BBT-40)	ISO#40, 7/24 Taper (BBT-40)
주축 베어링 내경 직경	mm	Ø 70	Ø 70
주축 윤활 및 냉각 방식	-	Oil-jet
이송 속도
급속 이송 속도 (X / Y / Z)	m/min	60 / 60 / 60
급속 이송 속도 (B)	rpm	34
자동 공구 교환 장치
공구 형식	-	BBT-40 (OPT: CAT-40, HSK-A63, SK-40)
풀 스터드 (Pull Stud) 형식	-	MAS P40T-1 (45°)
최대 공구 보유 수	개	40 (OPT:60)
최대 공구 경 (인접 공구 있을 때 / 없을 때)	mm	Ø75 / Ø170 (Ø2.95 / Ø6.69)
최대 공구 길이	mm	430
최대 공구 무게	kg_f	8
공구 선택 방식	-	메모리 랜덤
탱크 용량
주축 냉각유	ℓ	20
쿨런트	ℓ	960
기계 크기
높이	mm	2,674
기계 크기 (L x W)	mm	4,288 X 2,702
무게	kg_f	10,000
NC Controller		Fanuc 0i-MF Plus (OPT: HARMONY)
