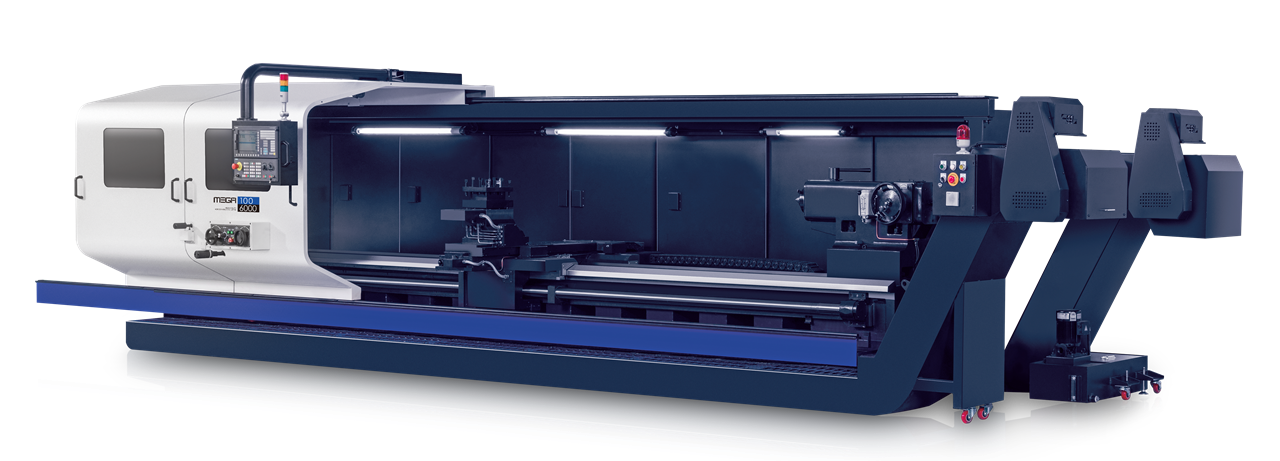

최대 가공경 Ø1,000 mm, 강력 절삭 플랫 베드 수평 CNC 선반
MEGA-100은 조선, 풍력, 항공, 방위 산업 분야의 메인 샤프트, 대형 파이프 등 샤프트 형상의 정밀 부품 가공에 최적화된 플랫 베드 수평 CNC 선반입니다.
고강성 박스웨이 타입 이송계와 일체형 베드 구조를 바탕으로 안정적인 강력 절삭 성능을 제공하며, 열 변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.
기계사양
| 항목 | MEGA-100 | ||||
|---|---|---|---|---|---|
| 3000 | 4000 | 5000 | 6000 | ||
| 능력· 용량 | |||||
| 베드 위의 스윙 | mm | Ø1,080 | Ø1,080 | Ø1,080 | Ø1,080 |
| 새들 위의 스윙 | mm | Ø720 | Ø720 | Ø720 | Ø720 |
| 베드 상 최대 가공경 | mm | Ø1,000 [전동 12각 : Ø830] [턴밀 12각 : Ø500] |
Ø1,000 [전동 12각 : Ø830] [턴밀 12각 : Ø500] |
Ø1,000 [전동 12각 : Ø830] [턴밀 12각 : Ø500] |
Ø1,000 [전동 12각 : Ø830] [턴밀 12각 : Ø500] |
| 새들 상 최대 가공경 | mm | Ø700 [턴밀 12각 : Ø500] |
Ø700 [턴밀 12각 : Ø500] |
Ø700 [턴밀 12각 : Ø500] |
Ø700 [턴밀 12각 : Ø500] |
| 센터 간 거리 | mm | 3,000 | 4,000 | 5,000 | 6,000 |
| 최대 적재 하중 (심압대 지지 유/무) |
kgf | 5,000 / 1,000 | 5,000 / 1,000 | 5,000 / 1,000 | 5,000 / 1,000 |
| 척크기 | inch | 18 | 18 | 18 | 18 |
| 주축 | |||||
| 주축 관통경 | mm | Ø155 (Opt.: Ø255 / Ø 320) |
Ø155 Ø255 / Ø 320 |
Ø155 Ø255 / Ø 320 |
Ø155 Ø255 / Ø 320 |
| 주축 끝단 형상 | ASA | A2-15 [Ø320 : A2-20] |
A2-15 [Ø320 : A2-20] |
A2-15 [Ø320 : A2-20] |
A2-15 [Ø320 : A2-20] |
| 최대 주축 회전 속도 | rpm | 40~750 [Ø255 : 30~650] [Ø320 : 20~400] |
40~750 [Ø255 : 30~650] [Ø320 : 20~400] |
40~750 [Ø255 : 30~650] [Ø320 : 20~400] |
40~750 [Ø255 : 30~650] [Ø320 : 20~400] |
| 주축 테이퍼 | M.T | No.170 [Ø255 : No.260] [Ø320 : -] |
No.170 [Ø255 : No.260] [Ø320 : -] |
No.170 [Ø255 : No.260] [Ø320 : -] |
No.170 [Ø255 : No.260] [Ø320 : -] |
| 주축 회전수 변환 수 | step | Auto 3 steps | Auto 3 steps | Auto 3 steps | Auto 3 steps |
| 주축 모터 | kW | 23 / 18.5 [FANUC : 22 / 18.5] |
23 / 18.5 [FANUC : 22 / 18.5] |
23 / 18.5 [FANUC : 22 / 18.5] |
23 / 18.5 [FANUC : 22 / 18.5] |
| 공구대 | |||||
| 공구대 형식 | - | 수동 4각 (Opt.: 유압 4각) (Opt.: 전동 12각) (Opt.: 턴밀 12각) |
수동 4각 (Opt.: 유압 4각) (Opt.: 전동 12각) (Opt.: 턴밀 12각) |
수동 4각 (Opt.: 유압 4각) (Opt.: 전동 12각) (Opt.: 턴밀 12각) |
수동 4각 (Opt.: 유압 4각) (Opt.: 전동 12각) (Opt.: 턴밀 12각) |
| 공구 부착 면의 수 | ea | 4 [전동 12각 : 12] [턴밀 12각 : 12] |
4 [전동 12각 : 12] [턴밀 12각 : 12] |
4 [전동 12각 : 12] [턴밀 12각 : 12] |
4 [전동 12각 : 12] [턴밀 12각 : 12] |
| 공구 사이즈 (외경 x 보링바) |
mm | □32 × Ø60 | □32 × Ø60 | □32 × Ø60 | □32 × Ø60 |
| 이송축 | |||||
| 급속 이송 속도 (X / Z) |
mm/min | 6,000 / 6,000 | 6,000 / 6,000 | 6,000 / 6,000 | 6,000 / 5,000 |
| 최대 이송 거리 (X / Z) |
mm | 520 / 3,000 [전동 12각 : 415 / 3,000] [턴밀 12각 : 250 / 3,000] |
520 / 4,000 [전동 12각 : 415 / 4,000] [턴밀 12각 : 250 / 4,000] |
520 / 5,000 [전동 12각 : 415 / 5,000] [턴밀 12각 : 250 / 5,000] |
520 / 6,000 [전동 12각 : 415 / 6,000] [턴밀 12각 : 250 / 6,000] |
| 이송 축 모터 (X / Z) |
kW | 3.3 / 5.24 [FANUC : 3.0 / 4.0] |
3.3 / 5.24 [FANUC : 3.0 / 4.0] |
3.3 / 5.24 [FANUC : 3.0 / 4.0] |
3.3 / 9.58 [FANUC : 3.0 / 9.0] |
| 심압대 | |||||
| 심압대 형식 | - | Built-in type | Built-in type | Built-in type | Built-in type |
| 심압축 지름 | mm | Ø200 | Ø200 | Ø200 | Ø200 |
| 심압축 테이퍼 | MT | No.6 | No.6 | No.6 | No.6 |
| 퀼 이송거리 | mm | 260 | 260 | 260 | 260 |
| 베드 | |||||
| 베드 폭 | mm | 700 | 700 | 700 | 700 |
| 베드 길이 | mm | 5,370 | 6,370 | 7,370 | 8,370 |
| 베드 형식 | - | 1 bed, 2 way | 1 bed, 2 way | 1 bed, 2 way | 1 bed, 2 way |
| 모터 | |||||
| 쿨런트 펌프 | W | 180 | 180 | 180 | 180 |
| 습동유 펌프 (베드 / 주축) |
W | 57 / 200 | 57 / 200 | 57 / 200 | 57 / 200 |
| 탱크 용량 | |||||
| 쿨런트 | ℓ | 220 | 270 | 320 | 370 |
| 소요 동력 | |||||
| 전원 용량 | kVA | 45 | 45 | 45 | 45 |
| 전원 사양 | - | 380V, 60Hz [FANUC : 220V, 60Hz] |
380V, 60Hz [FANUC : 220V, 60Hz] |
380V, 60Hz [FANUC : 220V, 60Hz] |
380V, 60Hz [FANUC : 220V, 60Hz] |
| 기계 크기 | |||||
| 높이 | mm | 2,150 | 2,150 | 2,150 | 2,150 |
| 면적 (길이 x 폭) |
mm | 6,200 x 2,350 | 7,200 x 2,350 | 8,200 x 2,350 | 9,200 x 2,350 |
| 무게 | Kgf | 11,500 | 13,000 | 14,500 | 16,000 |
| NC System | - | SIEMENS 828D (Opt.: FANUC 0i-TF Plus) |
SIEMENS 828D (Opt.: FANUC 0i-TF Plus) |
SIEMENS 828D (Opt.: FANUC 0i-TF Plus) |
SIEMENS 828D (Opt.: FANUC 0i-TF Plus) |
-
