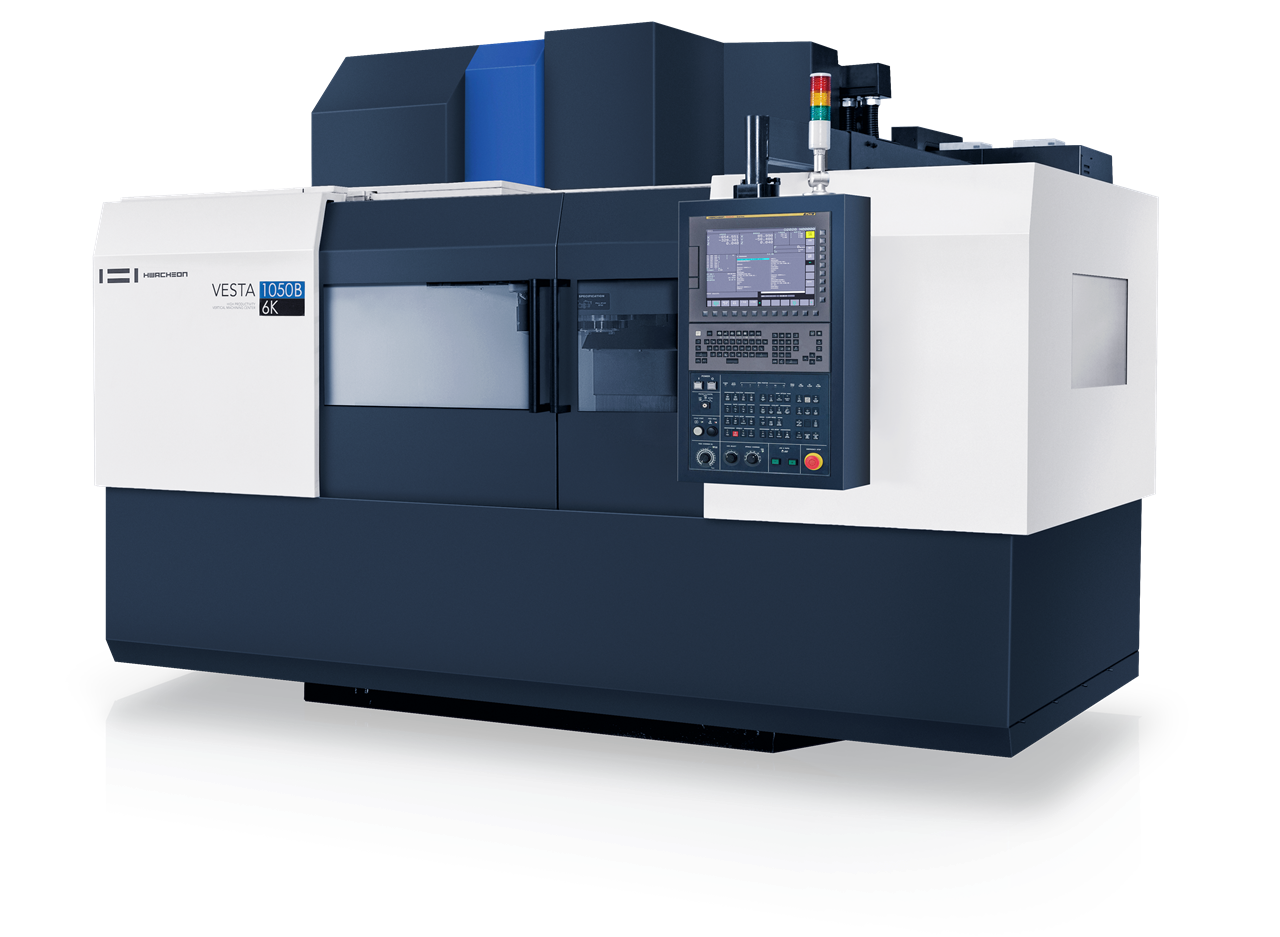

VESTA-1050B

Y축 600 mm, 강력 중절삭 부품가공 수직 머시닝센터

VESTA-1050B는 독자적인 에어 반부상 시스템을 적용한 고강성 박스웨이 타입 이송계와 압도적인 성능의 자체 제작 주축을 바탕으로 안정적인 강력 중절삭 성능을 제공하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.

또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 부품 가공기와 차별화되는 품질을 제공합니다.

기계사양

※ CTS : 주축관통

항목		VESTA-850B
		8K BT-40	6K BT-50
		이송량
X축 이송 거리	mm	1,050	1,050
Y축 이송 거리	mm	600	600
Z축 이송 거리	mm	600	600
테이블 상면에서 주축 단까지 거리	mm	125 ~ 725	125 ~ 725
칼럼 안내 면에서 주축 중심까지 거리	mm	675	675
테이블
테이블 크기	mm	1,150 x 600	1,150 x 600
최대 적재 하중	kgf	1,000	1,000
T 홈 (홈 폭 x 간격 / 개수)	mm	18 x 120 / 5개	18 x 120 / 5개
주축
최대 회전수	rpm	8,000	6,000
주축 모터	kW	18.5 / 15	18.5 / 15
주축 테이퍼 형식	-	ISO#40, 7/24 Taper (BT-40)	ISO#50, 7/24 Taper (BT-50)
주축 베어링 내경 직경	mm	Ø70	Ø90
주축 구동 방식	-	기어 구동	기어 구동
주축 베어링 윤활 방식	-	Grease	Grease
주축 냉각 방식	-	Jacket 냉각 (Fan Cooler)	Jacket 냉각 (Fan Cooler)
이송 속도
급속 이송 속도 (X / Y / Z)	m/min	24 / 24 / 18	24 / 24 / 18
모터
이송 축 (X / Y / Z)	kW	3 / 3 / 3	3 / 3 / 3
쿨런트 모터 (주축 / 칩플러싱)	kW	0.4 / 0.9	0.4 / 0.9
주축 냉각 모터	kW	0.4	0.4
ATC
공구 형식	-	BT-40 (Opt.: CAT-40)	BT-50 (Opt.: CAT-50)
풀스터드 형식	-	MAS P40T-1 (45˚)	BT-50 (90˚)
최대 공구 보유 수	개	24 (Opt.: 30)	24 (Opt.: 30)
최대 공구 경 (인접 공구 O / X)	mm	Ø80 / Ø150 [30T : Ø75 / Ø200]	Ø125 / Ø245 [30T : Ø110 / Ø200]
최대 공구 길이	mm	300	350
최대 공구 무게	Kgf	8	20
공구 선택 방식	-	Memory Random	Memory Random
소요 동력
소요 전원	kVA	50	50
압축 공기 (압력 x 소비량)	-	0.5~0.7MPa x 690Nℓ/min	0.5~0.7MPa x 690Nℓ/min
탱크 용량
주축 냉각유 / 습동유	ℓ	20 / 6	20 / 6
쿨런트	ℓ	340	340
기계 크기
높이	mm	2,718	2,887
면적 (길이 x 폭)	mm	4,220 x 2,247	4,220 x 2,247
무게	Kgf	6,970	8,000
NC System	-	Fanuc 0i-MF Plus	Fanuc 0i-MF Plus
