COMPLETE MACHINING WITH TURN AND MILL

화천의 복합 가공기 i2 는 1 대의 기계에 다양한 가공 기능을 제공하여 복수 공정을 필요로 하는 복잡한 형상 부품을 하나의 공정으로 끝낼 수 있어 , 빠른 생산 , 공정 집약 , 단납기 및 저비용 등 고부가가치 생산을 목표로 하는 시장의 요구에 유연하게 대응할 수 있습니다.

또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 터닝센터와 차별화되는 가공 품질을 제공합니다.

한계를 뛰어넘는 완벽한 가공
화천 소프트웨어

‘소프트웨어’ 어쩌면 평범하게 들릴 수 있는 이 단어 속에는 최첨단 IT 기술과 화천이 축적해온 75년 이상의 가공기술 노하우가 집약되어 있습니다.

숙련된 기술자의 노하우나 감각을 대신하여 기계 스스로 가공경로 및 절삭속도를 최적화하고 열변위에 의한 오차를 실시간으로 보정하는 등 기계의 구조적인 성능을 뛰어넘어, 한단계 더 완벽하고 안전한 가공을 실현합니다.

당신의 사소한 실수 쯤이야,
화천 소프트웨어가 눈감아 드리죠

처음이라서 또는 너무 익숙해서, 누구나 실수하기 마련.
수많은 화천의 소프트웨어들이 예상치 못한 실수와 리스크에 대한 걱정들로부터 당신을 자유롭게 하고 언제나 숙련된 전문가처럼 가공할 수 있게 도와줍니다.

각각으로도 완벽한 기술, 모두 적용 가능합니다.

공구 과부하 검출 시스템

선반 (턴밀) 가공 중에 발생 되어지는 스핀들과 각 축의 가공 부하율을 실시간 모니터링하여 공구 수명 관리, 공정 최적화, 공구 파손에 대한 신속한 대응 등의 효과를 볼 수 있습니다.

선반 공구 수명 및 생산량 관리 시스템

일별 / 전체 제품 생산량 및 툴 사용량을 모니터링 할 수 있습니다.

선반 절삭 조건 계산 시스템

가공에 필요한 계산을 별도의 계산기 없이 화면 조작반에서 직접 입력하여 손쉽게 계산 할 수 있게 도와드립니다.

회전축 중심 최적화 시스템 (선택)

복잡한 복합가공셋팅을 한 번의 클릭으로 가공물 셋업 시간 대폭 단축, 정밀한 터치로 가공 품질을 업그레이드, 시간 / 온도 변화에 따른 회전축 중심의 오차 최소화

선반 채터 제어 시스템

공진 주기 회피 알고리즘으로 가공 중 발생하는 과도진동(Chatter) 상태를 정확하게 진단하고 자동으로 과도진동 제거를 도와드립니다.

고 능률 윤곽제어 시스템

가공물의 특성 및 목적에 따라 원하는 모드를 간단히 설정하여 공구 및 기계 수명 향상, 가공 시간 단축, 소재에 따른 정확한 윤곽 제어를 실현합니다

선반 소재 클램프 범위 설정 시스템 (선택)

소재 경에 따라 위치를 조절해야 하는 근접 스위치의 단점을 보완하기 위해 아날로그 센서 (0~10V)를 사용하여 OPEN / CLOSE 구간의 거리 값을 조작 화면에서 설정하여 사용자의 편의성을 향상시킵니다.

절삭 이송 최적 제어 시스템

가공 중 실시간 이송속도 제어를 통해 절삭 부하를 일정하게 유지하여 공구 파손을 방지하고 가공시간을 단축합니다

기계사양

Item		i2
능력 · 용량
베드 위의 스윙	mm	Ø600
최대 가공 경	mm	Ø600
최대 가공 길이	mm	1,100
척 크기 (제1주축/제2주축)	inch	8 + 8
주축 (제 1 주축 / 제 2 주축)
주축 끝단 형상	ASA	A2-6
최대 주축 회전 속도	rpm	5,000
주축 관통 경	mm	Ø76
최대 봉재 가공경	mm	Ø65
분할 각도	°(deg.)	0.0001°
주축 모터	kW	22/15
밀링 주축
밀링 주축 끝단 형상	-	HSK-T63 (선택 : CAPTO C6)
최대 밀링 주축 회전 속도	rpm	12,000(선택:20,000)
밀링 주축 분할 각도	°(deg.)	15°(커빅)
B축 분할 각도	°(deg.)	0.0001° & 5°(Clamp 시)
주축 윤활 및 냉각 방식	-	Grease 윤활 & Jacket 냉각
이송 거리
X축 이송거리	mm	630
Z축 이송거리	mm	1,160
Y축 이송거리	mm	±150
A축 이송거리	mm	1,120
B축 회전각	°(deg.)	±120°
이송 속도
급속 이송 속도 (X / Y / Z / A )	m/min	48 / 48 / 36 / 30
급속 이송 속도 (B)	r/min	40
매거진
밀링 공구 형식	-	HSK-T63 (선택 : CAPTO C6)
최대 공구 보유수	ea	40(선택:80)
최대 공구경 (인접 공구 있을때/없을때)	mm	Ø90 / Ø 130
최대 공구 길이	mm	300
최대 공구 무게	kg_f	12
소요 동력 원
소요 전원	kVA	83
기계크기
높이	mm	2,781
설치면적(길이X폭)	mm	5,592 X 2,850
무게	kg_f	14,000
수치 제어 장치		HARMONY

서암전통문화대상 공고

1977년 화천기공사는 세계에서 네번째이자 국내 최초로 개발했다.
공작기계의 명가

국내 공작기계 산업의 3대 강자로 꼽히는 화천기공은 올해 창사 60주년을 맞았다.

화천

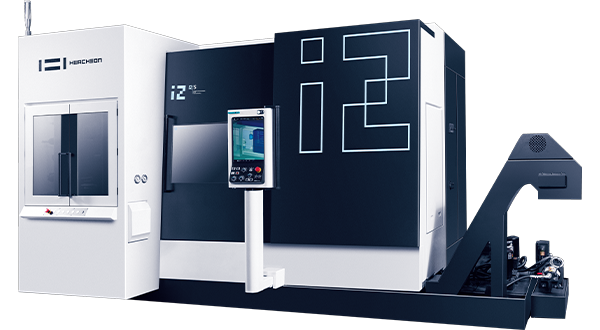

터닝 센터 - i2
