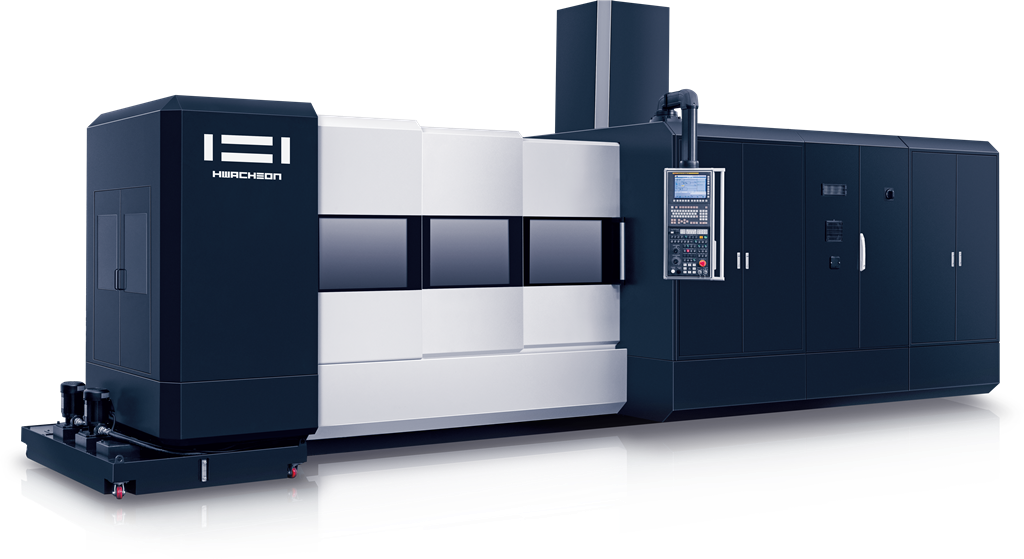

L Series
경절삭 부품 가공에 최적화 된 문형 수직 머시닝센터
IT, 반도체, 비철 일반가공에 최적화 된 L Series 는 3D설계, FEM 해석을 통해 형성 된 안정적인 문형 타입 구조를 갖춰 제품의 품질을 높입니다.
또한 화천 고유 가공 소프트웨어 탑재로 고객이 만족하는 형상 정밀도 및 생산성 향상을 제공합니다.
L Series
경절삭 부품 가공에 최적화 된 문형 수직 머시닝센터
IT, 반도체, 비철 일반가공에 최적화 된 L Series 는 3D설계, FEM 해석을 통해 형성 된 안정적인 문형 타입 구조를 갖춰 제품의 품질을 높입니다.
또한 화천 고유 가공 소프트웨어 탑재로 고객이 만족하는 형상 정밀도 및 생산성 향상을 제공합니다.
주요 특장점
가공 성능 및 생산성 향상
① 전축 고강성 롤러 LM Guide

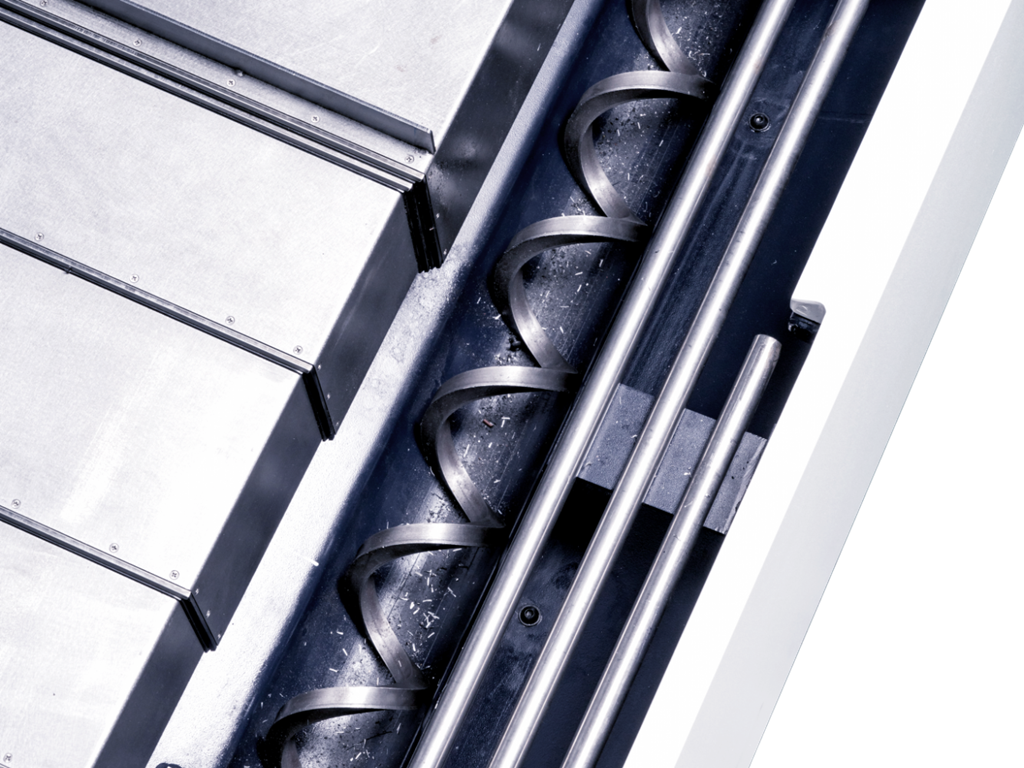

② 칩 배출 능력 향상을 위한 2개의 코일 컨베이어

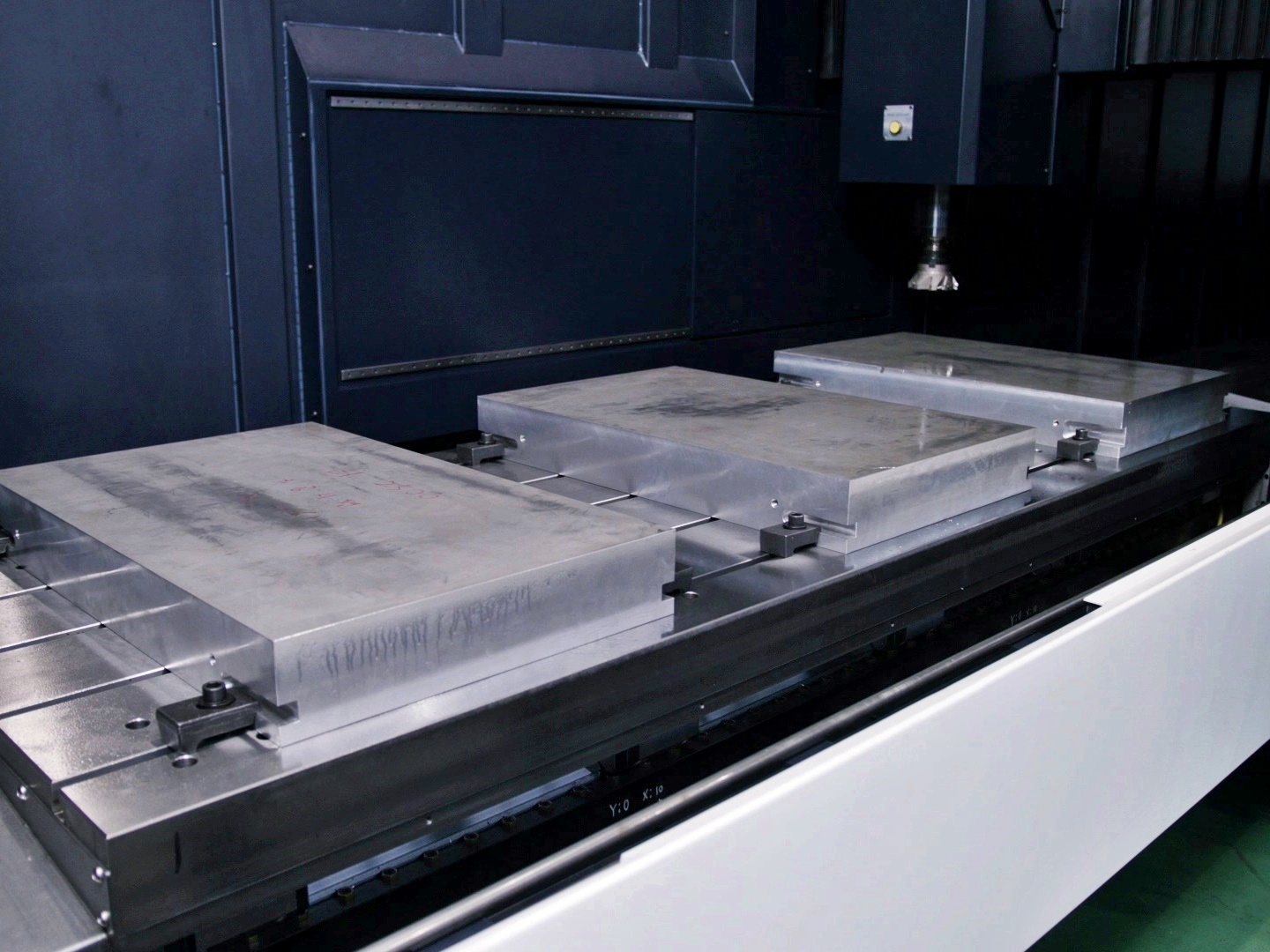

③ 다수의 가공물 설치가 가능한 넓은 영역의 테이블
④ 화천 고유의 가공 소프트웨어
경절삭 가공 최적화
① 신속한 황∙정삭 가공

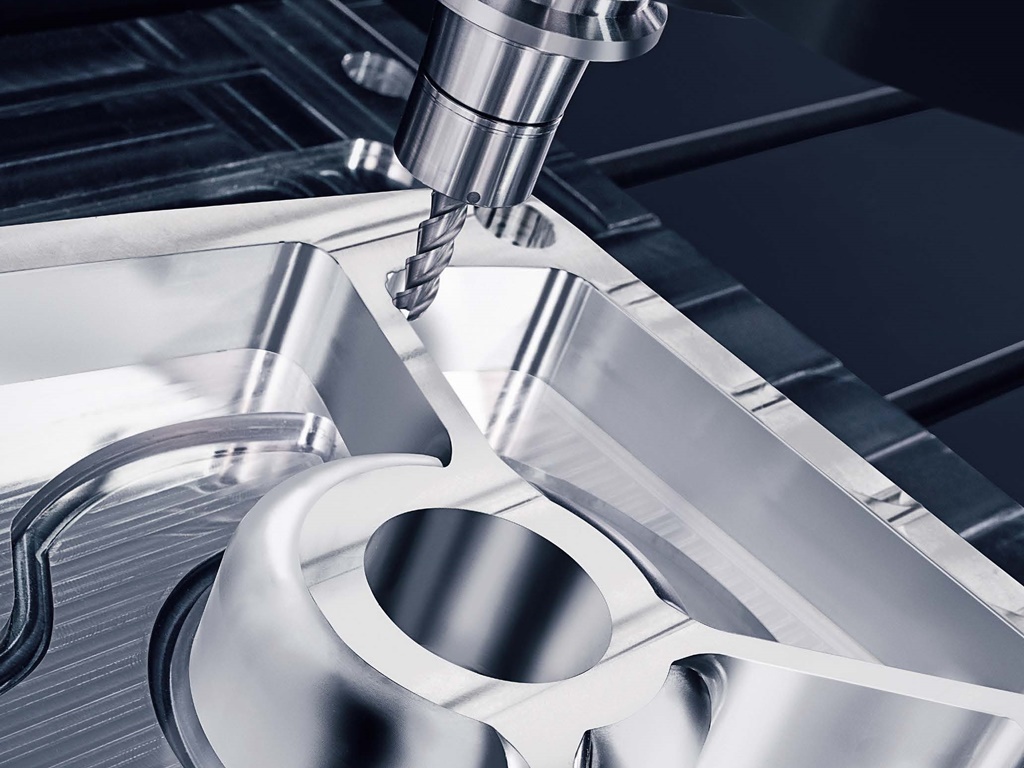

② 알루미늄 가공에 특화 된 머시닝센터
사용자 편의성 향상
① Full Cover 적용으로 칩 & 쿨런트의 외부 비산 방지
② 대형 소재 탈착이 용이하도록 Door Open 량 확보
③ 작업 접근성이 용이하게 최적화 된 기계 구조
④ 분해조립이 용이한 일자형 쿨런트 탱크와 내부 청소가 용이한 칩 컨베이어
⑤ 지면에서 테이블 상면까지의 높이가 700mm로 접근성이 좋으며 발판이 필요 없는 용이한 구조
기계사양
항 목 |
단 위 |
L1 |
L2 |
||
이송거리 (X / Y / Z) |
mm |
1,500 / 950 / 500 |
2,500 / 950 / 500 |
2,500 / 1,100 / 500 |
3,000 / 1,100 / 500 |
급 이송 속도 (X / Y / Z) |
m/min |
24 / 36 / 36 |
|||
절삭 이송 속도 (X / Y / Z) |
mm/min |
1 ~ 20,000 |
|||
테이블 크기 |
mm |
1,500 x 900 |
2,500 x 900 |
2,500 x 1,100 |
3,000 x 1,100 |
최대 적재 하중 |
kgf |
2,000 |
|||
주축 최대 회전수 |
rpm |
12,000 |
|||
주축 모터 |
kW |
18.5 / 11 |
|||
공구 형식 |
- |
MAS-403 BT-40 |
|||
최대 공구 보유수 |
ea |
30 |
|||
설치 면적 (길이 x 폭 x 높이) |
mm |
6,000 x 2,945 x 3,250 |
7,590 x 2,945 x 3,250 |
7,590 x 3,155 x 3,250 |
8,900 x 3,155 x 3,250 |
NC Controller |
Fanuc 0i-MF |
적용 소프트웨어
숙련된 기술자의 노하우나 감각을 대신하여 기계 스스로 가공 프로세스를 지원하여 가공 품질과 생산성을 향상하도록 하는 기능 입니다.
공구 과부하 검출 시스템
"날끝의 미세한 움직임을 감지하고 진단"
가공 중 공구 부하를 실시간 진단하여 공구의 마모량 검출을 통해 교체시기를 판단할 수 있도록 하며, 공구의 파손 여부 검출로 소재 불량을 사전에 방지합니다.
(정확한 부하 검출: 8 msec간격으로 미세측정)
고 능률 윤곽제어 시스템
"황삭은 신속하게, 정삭은 정밀하게"
가공물의 특성 및 목적에 따라 원하는 모드를 프로그램에 간단히 삽입하여 공구 및 기계의 수명 향상, 가공 시간 단축, 소재에 따른 정확한 윤곽 제어를 실현합니다. 또한 사용자 맞춤형 화면 구성으로 실시간 모니터링 및 조작의 편리성도 함께 제공합니다.
절삭 이송 최적 제어 시스템
"생산성 극대화를 위한 지능형 시스템"
적응제어 (Adaptive Control) 의 한 방법으로, 가 공 중에 절삭 부하를 일정하게 유지하기 위해 실시 간으로 이송속도를 제어하여 공구 파손을 방지하 고, 가공시간을 단축할 수 있습니다.
스핀들 변위 제어 시스템
"주축 회전수 및 온도에 따른 실시간 변위 보정"
고속 회전 시 스핀들 테이퍼부의 확장에 의한 Z축 방향의 오차를 자동 보정하고 (정적 변위 보정), 스핀들 각 부위의 온도를 측정 하여 실시간으로 변위량을 예측하고 보정함으로써 열에 의한 변위를 최소화 합니다.
프레임 변위 제어 시스템
"장시간 가공 정밀도를 유지하기 위한 시스템"
프레임 변위 제어 시스템은 열 에러를 발생 시키는 각 요소에 고감도 온도센서를 부착 하여, 실시간으로 변위량을 예측함으로써 자동으로 프레임 변위를 보정합니다.
열 변위 통합 제어 시스템
"스핀들 변위 제어 시스템 + 프레임 변위 제어 시스템"
열 변위 통합제어 시스템은 스핀들 변위제어와 프레임 변위제어를 통합한 시스템입니다.
